TREELOCK
Systemy podziemnego mocowania drzew

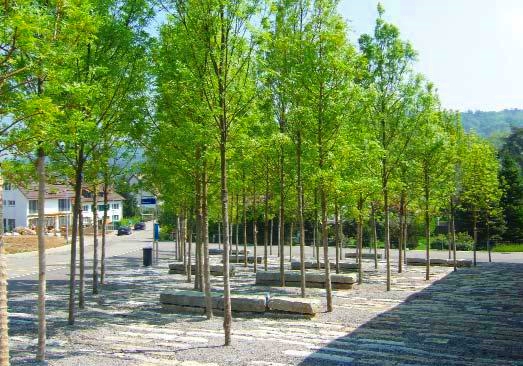

Coraz rzadziej lokalizacja, gdzie ma być posadzone młode drzewo zapewnia mu optymalne warunki do jego wzrostu i rozwoju.

Różne warunki lokalne, ekstremalne warunki klimatyczne oraz zróżnicowane wytyczne związane z planowaniem wymagają stosowania indywidualnych rozwiązań w zakresie mocowania drzew.

System kotwienia drzew Gefa TREELOCK został zaprojektowany specjalnie do takich sytuacji. Dalszy rozwój podziemnego systemu kotwienia drzew Gefa stanowił krok milowy w zielonej branży.
Innowacyjny system grzechotkowy zapewnia połączenie kotew gruntowych i stabilizuje system na bryle korzeniowej.Trik:dźwignię po naciągnięciu pasa można zdjąć z grzechotki.

Szeroka taśma, która mocowana jest do gruntu płaskimi kotwami stalowymi stabilizuje drzewo w pionie a kokosowa mata dodatkowo chroni bryłę korzeniową.

Jedna osoba może bez problemu w ciągu kilku minut zamontować cały system. Wielu klientów przekonało się o zaletach tego rozwiązania, o możliwości montażu nawet przy ograniczonej wysokości gruntu, zdejmowanej dźwigni grzechotkowej oraz szybkości instalowania systemu.
Do TREELOCK nie potrzebują Państwo żadnych dodatkowych przyrządów pomocniczych, jak drewniane rusztowanie itp.Jako narzędzia wystarcza młotek i pręt do wbijania kotwy. Zamiast młotka mogą Państwo wykorzystać RAMLOCK, czyli specjalną ramę dopasowaną do pręta wbijającego kotwy.

Zalety: mniejsze i równomiernie rozłożone obciążenia działające na pręt, pozwalające na przedłużenie jego żywotności, zmniejszenie ryzyka wypadku podczas wbijania pręta, szybszy montaż, dokładniejsze umieszczenie kotwy w podłożu, zmniejszenie wysiłku związanego z wbijaniem kotwy oraz możliwość uniwersalnego wykorzystania do wszystkich systemów mocowania bryły korzeniowej GEFA.


Zalety systemu TREELOCK:

  • uniwersalna dźwignia z grzechotką
  • system antykradzieżowy
  • jeszcze niższa wysokość montażu
  • ochrona bryły korzeniowej
  • mniej materiau abiotycznego w glebie
  • krótki czas montażu
  • ochrona bryły korzeniowej
  • bez konieczności demontażu
  • bez dodatkowych elementów montażowych
  • indywidualne rozwiązania
  • możliwość kotwienia drzew o obwodzie ponad 90cm
  • atrakcyjne wizualnie (niewidoczne) rozwiązanie
  • praktyczne, do zastosowania w każdej lokalizacji
  • fizjologicznie korzystne dla korzeni

Wyposażenie każdego zestawu:

  • 3 kotwy wbijane w grunt ze szlufkami, zamknięte
  • 1 mata kokosowa
  • 1 pas napinający z grzechotką

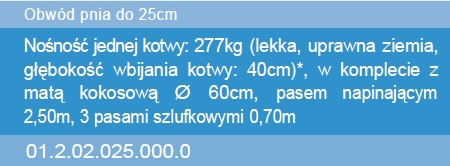

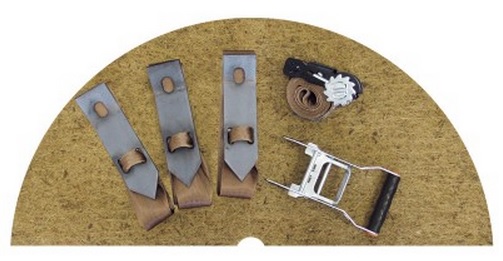

TREELOCK 25

System podziemnego mocowania drzew o obwodzie pnia do 25cm

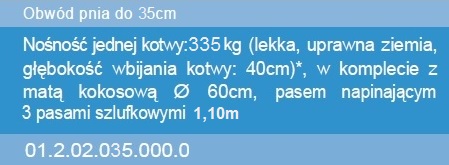

TREELOCK35 bio
TREELOCK35 BIO to podziemne wiązanie dla drzewa o obwodzie do 35cm z biodegradowalnymi pasami mocującymi.

Po ok. 3 latach nastęuje naturalny rozkład pasów wchodzących w skład wiązania.

Czytaj więcej

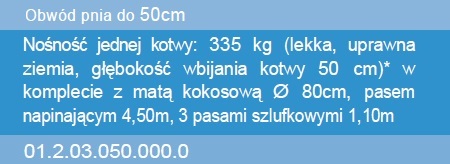

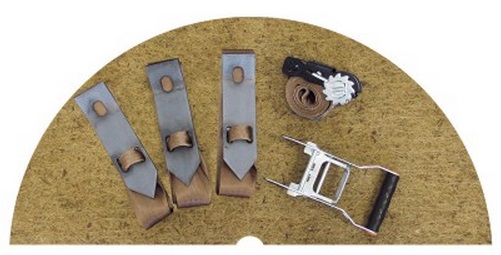

TREELOCK 50

System podziemnego mocowania drzew o obwodzie pnia do 25cm

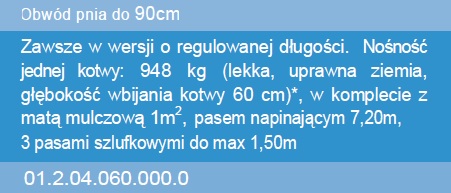

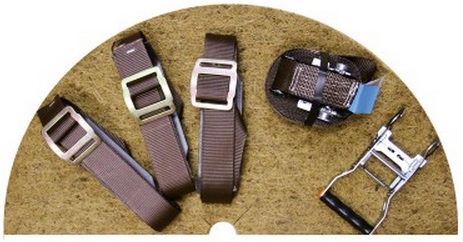

TREELOCK 90

System podziemnego mocowania drzew o obwodzie pnia do 90cm

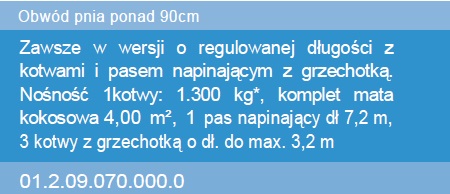

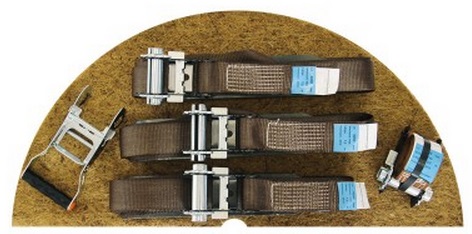

TREELOCK XXL

System podziemnego mocowania drzew o obwodzie pnia ponad 90cm



Elementy ułatwiające montaż systemu TREELOCK

RAMLOCK


Pręt do wbijania kotew w ziemię

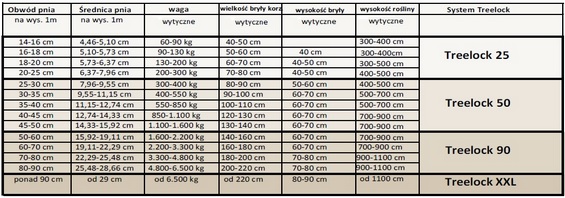

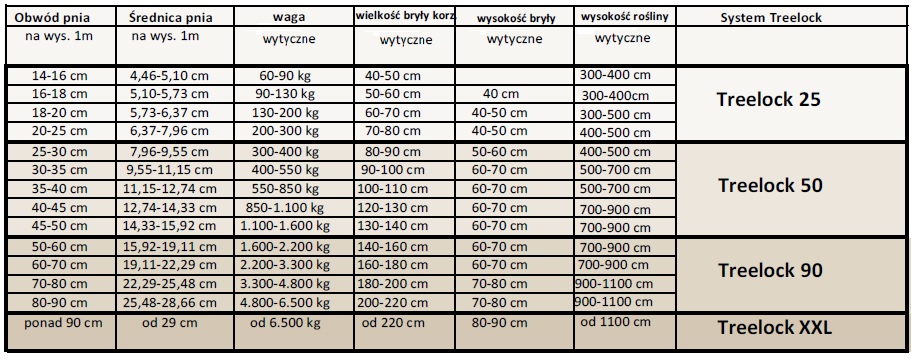

Wymiary systemów TREELOCK

Są to wskazówki powstałe w oparciu o materiały z różnych szkółek drzew i krzewów

Kliknij na tebelę aby powiększyć

Instrukcja montażu systemu TREELOCK

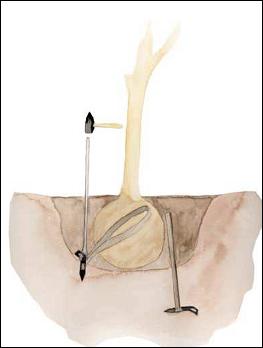

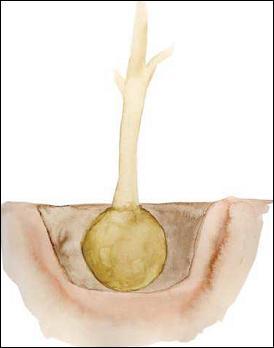

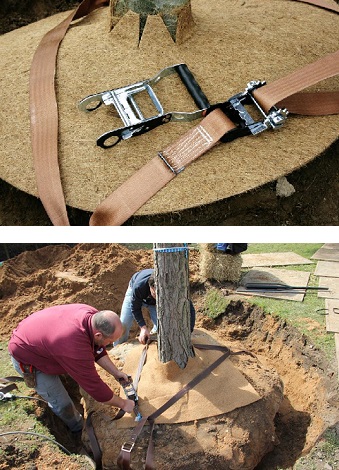

Na początek należy wykopać dół i umieścić w nim drzewo. Następnie wbijamy do gruntu kotwę mocującą ze zintegrowaną pośrodku niej taśmą i blokujemy kotwę w ziemi poprzez pociągnięcie przymocowanej do niej taśmy. Kładziemy na bryłę korzeniową ochronną matę kokosową. Przez pętle w taśmie od kotew przeciągamy pas napinający z grzechotką.

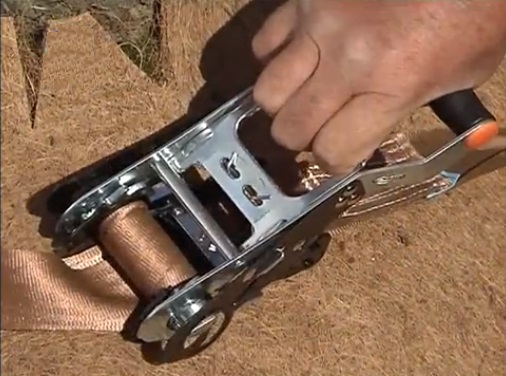

Pociągamy za rączkę dźwigni naciągającej. Oczka się otwierają. Zakładamy dźwignię spuszczamy rączkę, oczka się zamykają.

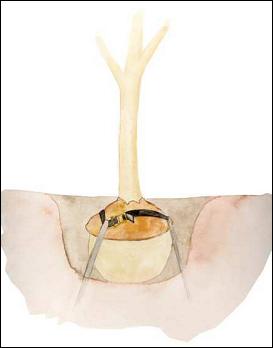

Za pomocą dźwigni napinamy system, stabilizując go na bryle korzeniowej.
Na koniec pociągnąmy rączkę dźwigni ponownie oczka się otwierają i zdejmujemy dźwignię z grzechotki.

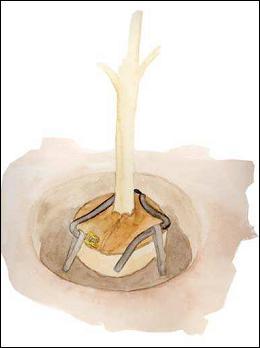

Poglądowy schemat montażu


TREELOCK objekt

Systemy mocowania drzew na obiektach

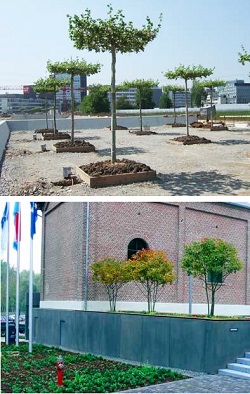

Wraz ze wzrostem ilości nieprzepuszczalnych dla a wody nawierzchni, zazielenianie obiektów nabiera coraz większego znaczenia. Garaże podziemne, dachy, zabudowane powierzchnie przekształcane zostają w tereny zieleni tzw. ogrody na dachach.

W związku z tym, że do nasadzeń wykorzystywane są również większe drzewa, kotwienie ich w jest niezbędne. W takich przypadkach lub gdy w pobliżu znajduje się sieć rur, czy też są niekorzystne warunki glebowe, wykorzystywany jest TREELOCK jako specjalne mocowanie bryły korzeniowej przy zazielenianiu obiektów

Odpowiednie maty stalowe w różnych rozmiarach umożliwiają mocowanie pasów. Ciężka bryła korzeniowa i substrat służą jako dociążenie kratownicy.

Alternatywnie pasy można mocować do kratek trawnikowych, krawężników kątowych lub betonowych płyt z oczkami do mocowania.

W ekstremalnych przypadkach, do mocowania ciężkich lub bardzo ciężkich brył korzeniowych można wykorzystać system na zazielenianie obiektów (TREELOCK Objekt 90flex lub Objekt XXL) w połączeniu ze specjalną kratownicą firmy GEFA. Kratownice te są skręcane i posiadają specjalne otwory do pasów mocujących.
Propnujemy zastosowanie wersji o długich pasach z regulacją długości za pomocą klamer. Dzieki temu rozwiązaniu możemy montować systemy prawie wszędzie niezależnie od warunków.

W przypadku zazieleniania obiektów sadzimy również młode drzewa. Ze względów statycznych należy sprawdzić jaki stosujemy substrat i podbudowę. Na budynkach ze względu wysokość podbudowy do kotwienia systemem TREELOCK proponujemy Jako dodatkowe zabezpieczenie proponujemy zastosowanie kotw do korzeni GEFA.

Stosując system mocowania bryły korzeniowej do obiektów możemy sadzić i mocować większe drzewa również tam, gdzie nie było to wcześniej możliwe:

  • w pojemnikach np. donicach
  • na dachach lub garażach podziemnych
  • na nasypach
  • w pobliżu instalacji i odwodnień

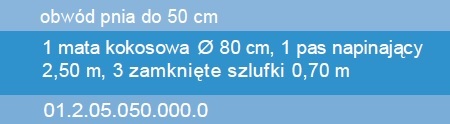

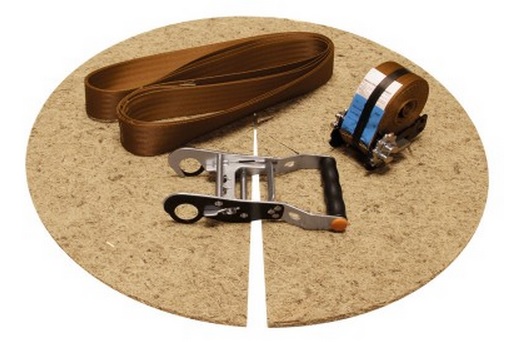

TREELOCK objekt 50

Systemy mocowania drzew (o obwodzie pnia do 50cm) na obiektach

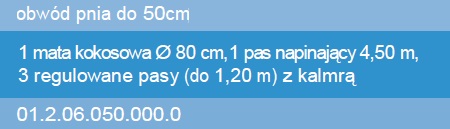

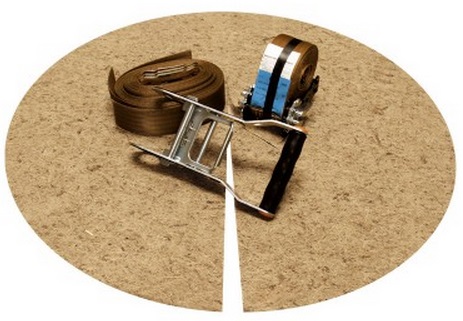

TREELOCK objekt FLex 50

Systemy mocowania drzew (o obwodzie pnia do 50cm) na obiektach

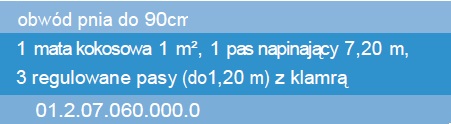

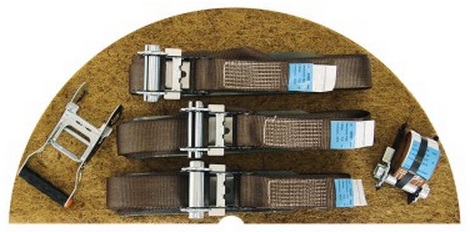

TREELOCK objekt Flex 90

Systemy mocowania drzew (o obwodzie pnia do 90cm) na obiektach

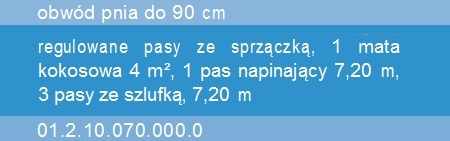

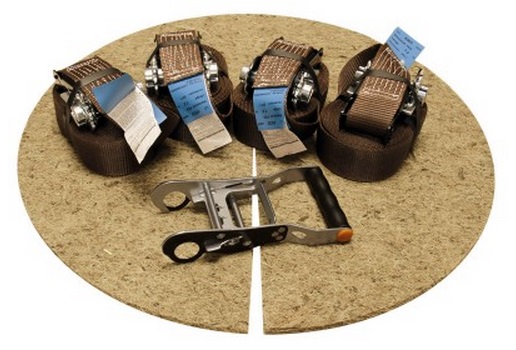

TREELOCK objekt XXL 90

Systemy mocowania drzew (o obwodzie pnia do 90cm) na obiektach



Montaż systemu TREELOCK objekt na kracie

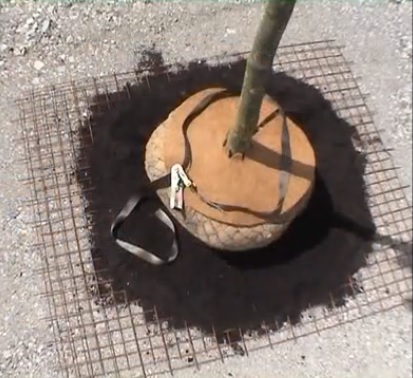

Bryłę korzeniową rozłożyć na kracie montażówej

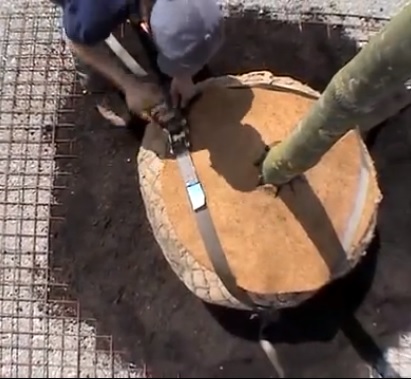

Pasy przeciągnąć przez oczka kraty w trzech miejscach dookoła bryły nałożyć matę kokosową na bryłę przez szlufki przeciągnąć pas napinający
Za pomocą dźwigni napinamy system, stabilizując go na bryle korzeniowej.
Na koniec pociągnąmy rączkę dźwigni ponownie oczka się otwierają i zdejmujemy dźwignię z grzechotki.

Poglądowy schemat montażu




Sprawdzanie warunków

W celu prawidłowego rozmieszczenia pasów mocujących w odpowiednich punktach stosujemy się do zasady: przeciwwagą do zastosowanej maty stalowej jest waga bryły korzeniowej oraz substratu.

W przypadku sypkich substratów zaleca się wcześniejsze pokrycie maty stalowej włókniną rozdzielającą.

Należy wziąć również pod uwagę czy drzewo może rozwinąć odpowiednio dla swojego gatunku system korzeniowy
